Das neue hw HUD von Heinrich | Weikamp

Heute teste ich zum ersten Mal das hw HUD von Heinrichs Weikamp bei einem Tauchgang im Attersee beim Kohlbauernaufsatz.

Am 5. Mai 2012 habe ich Euch hier schon einmal über das hw HUD berichtet.

DER EINBAU
KabelführungDas Verbauen des HUD erfordert etwas Geduld.
Es müssen zwei Kabel in den Rebreather geführt und im Gerät verlötet werden. Zum Einen das Kabel von der Box, welches mit 4 Adern an bis zu 3 Sensoren verbunden wird – und zum Anderen das Kabel vom HUD selber, welches im Rebreather mit den restlichen 4 Adern des Kabels von der Box verlötet werden muss. Ich persönlich hätte es bevorzugt, wenn das HUD werkseitig direkt mit der Box des HUD’s verbunden worden wäre. Das hätte einen wesentlich einfacheren Ein- und Ausbau zur folge. Vor allem wenn es wegen einem Defekt zum Rücksenden ausgebaut werden muss, ist wieder Lötarbeit notwendig.

hw HUD Box am rEvoDie Box des HUD habe ich hinten an der Oberseite des rEvo’s zwischen den Flaschen angebracht.
Das Ein- und Ausschalten erledigt man durch zweimaliges Drücken des Piezoknopfen an der Box. Kalibriert wird durch dreimaliges drücken des Knopfes, oder über den DR5.

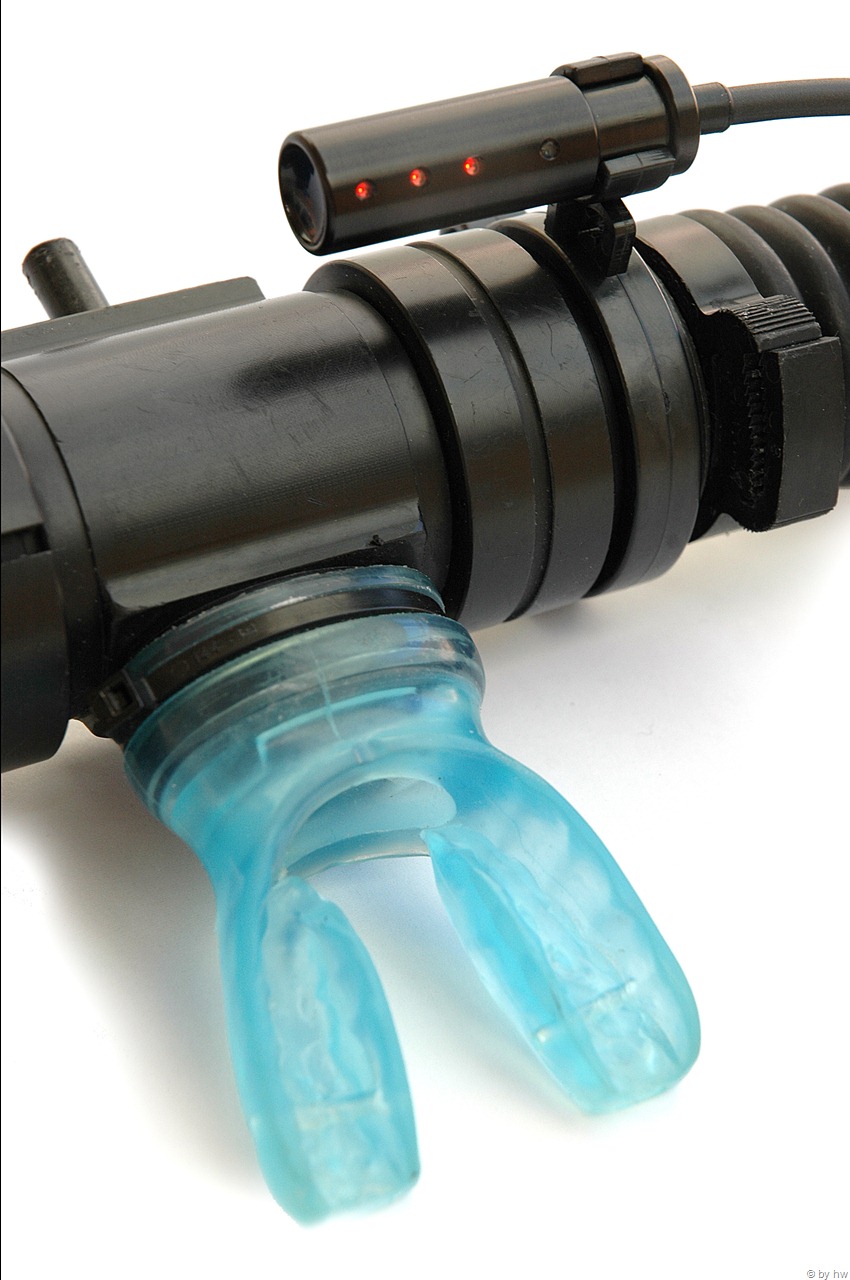

Die eigentliche HUD Anzeige wird mittels Kabel über den Atemschlauch nach vorne in das eigentliche HUDden Sichtbereich des Tauchers geführt und oberhalb des Mundstücks mittels der mitgelieferten Halterung befestigt. Die Anzeige erfolgt für jeden Sensor separat. Der ppO2 lässt sich an Hand der Blinkfrequenz in 0,1 Schritten ablesen. Die rechte LED leuchtet blau wenn der Taucher eine wichtige Anzeige am Computer zum Ablesen hat.

Die Kalibrierung weicht etwas vom Shearwater ab (ca. 0,02 Bar bei O2 an der Oberfläche). Ich führe das auf eine Abweichung der Drucksensoren vom DR5 und Shearwater von ca. 15 mBar an der Oberfläche zurück.

DER TAUCHGANG
Tauchprofil 521Ich tauche um 13:01 Uhr beim Kohlbauernaufsatz ab und teste das HUD in den 77 Minuten Tauchzeit ausgiebig – und bin sehr zufrieden damit.


Die Abweichung in der Kalibrierung setzt sich unter Wasser fort. Der Dr5+HUD und der Shearwater weichen zueinander um 0,1 ppO2 ab. Wenn der Shearwater 1.3 anzeigt, dann liegt der DR5 mit dem HUD bei 1.4. Da sich beide Computer nicht Anpassen lassen (was den Drucksensor angeht), werde ich damit wohl Leben müssen.

RESUMEE
Eine durchaus gelungene Alternative zum rEvodream, vor allem für jene, die mit der Klopperei nicht so klar kommen. Einzig der Einbau erfordert etwas Geduld wegen der aus meiner Sicht etwas umständlichen Verkabelung, welche auch zwei Kabeldurchführungen in den Rebreather voraussetzt – beim rEvo allerdings kein Problem.

Neues "hw HUD" von heinrichs | weikamp

hwHUD mit Box und S8-Steckerheinrichs | weikamp hat ein neues HUD vorgestellt, welches in einer stand-alone Version und mit S8 Buchse für die Verwendung in Kombination mit dem DR5 angeboten wird. Alle gängigen Sensoren mit gemeinsamer Masse werden unterstützt.

hw HUDEs werden bis zu 3 Sensoren angezeigt. Jeder einzelne verfügt über eine eigene LED. Es wird kein Mittelwert angezeigt.

Am Blink-Code kann der O2-Partialdruck abgelesen werden. Die Anzeige erfolgt in 0,1 Bar Schritten. Werte oberhalb von 1,0 Bar werden in grün, unterhalb von 1,0 Bar in rot blinkend dargestellt. 1,0 Bar ist gelb.

Das „hw HUD“ besteht aus zwei Komponenten. Dem kleinen HUD und der Box mit Batteriefach und bestehen aus Seewasserfestem eloxiertem Aluminium. Beides ist bis 350m Wassertiefe getestet.

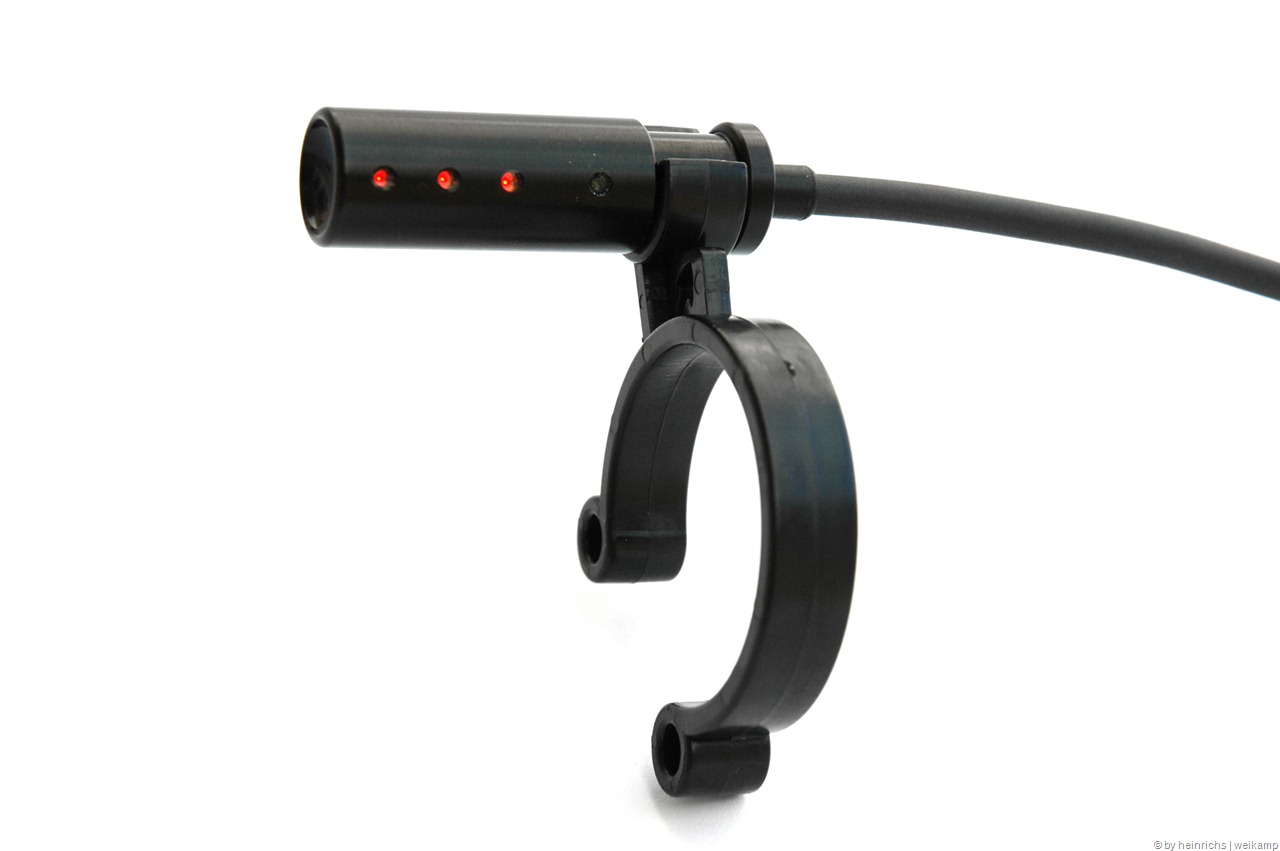

kompaktes HUD   Elektronik-Box

Einen Preis konnte ich noch keinen in Erfahrung bringen. Für mich sieht dass nach einer interessanten alternative zu meinem rEvodream aus, vor allem da ich bereits einen DR5 mit S8 Stecker an meinem CCR rEvo III betreibe.

… und die Klopperei am rEvodream kann gelegentlich schon etwas nervenaufreibend werden – vor allem die Höhenanpassung artet in einer Klopforgie aus!!!

Technische Daten hw HUD:
Anzeige: mehrfarbige LEDs
Sensoren: Bis zu drei O2 Sensoren aller gängigen Typen (Drei unabhängige Kanäle mit gem. Masse)
Kalibrierung: In O2 (Mind. 38mV/Sensor)
Batterie: 3,7V,  LS14500 (AA) Saft Primär-Batterie, 200h Dauerbetrieb
Maße: 10cm Länge, 2cm Tiefe, 5cm Breite
Gewicht: 280g (inkl. 2m Kabel)
Lieferumfang Stand-alone: HUD mit 2m Kabel + Halter, Elektronik-Box mit 1m Kabel und Kabelverschraubung M12
Lieferumfang S8 Version: HUD mit 2m Kabel + Halter, Elektronik-Box mit 1m Kabel und Kabelverschraubung M12, 1m S8 Kabel
Zwei Jahre Gewährleistung

Hier kommt ihr zur Herstellerseite mit etwas genaueren Informationen.
